Cr12、Cr12MoV模具钢，两种不同的淬火、回火方案。

（1）一次硬化法：

  一次硬化法采用较低的淬火温度和回火温度。对Cr12钢进行960-980摄氏度淬火；对Cr12MoV钢进行1020-1050摄氏度淬火。淬火加热温度低时，合金碳化物溶于奥氏体中的量较少，淬火后可得到较多的马氏体和少量残余奥氏体，并存在一定数量的合金碳化物。在回火过程中，随回火温度升高，马氏体中碳含量较低，碳化物析出，硬度下降，而韧性则有所提高。

  要求高硬度的冷塑性加工模具杆，回火温度一般取160-200摄氏度，回火后硬度仍保持在HRC60以上；要求较高强度和硬度的模具，回火温度取240-260摄氏度，回火后硬度在HRC58-60摄氏度；要求高韧性和适当硬度的模具，回火温度取380-400摄氏度，回火后硬度HRC50-55摄氏度。

（2）二次硬化法

  二次硬化法采用较高的淬火温度及回火温度。对Cr12钢在1050-1100摄氏度淬火，对Cr12MoV钢在1100-1150摄氏度淬火。由于淬火加热温度高，溶于奥氏体的合金碳化物较多，因而淬火后得到较多量的残余奥氏体和少量马氏体，尚有部分合金碳化物。

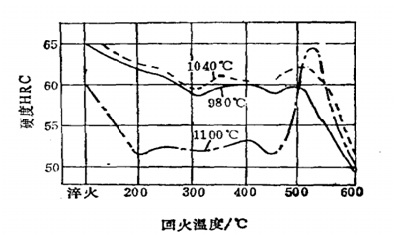

  经二次硬化法淬火的Cr12型钢，由于残余奥氏体较多且比较稳定，所以当低于300摄氏度回火时，硬度基本不变。回火温度继续升高，残余奥氏体开始分解，硬度略有增加，但低于500摄氏度回火，硬度变化不是很明显。在500-550摄氏度回火时，残余奥氏体才大量分解，硬度明显增大，产生“二次硬化”现象。此后，回火温度继续升高，合金碳化物发生聚集，硬度又开始降低。如图所示：



  Cr12、Cr12MoV模具钢在500-550摄氏度进行多次回火，才可使残余奥氏体充分分解，达到“二次硬化”的效果。Cr12、Cr12MoV模具钢经不同温度淬火后，随淬火温度升高，淬火后的强度和韧性明显降低。
